300/500/800/1200精密環縫工裝
技術特點：
堅固的鋼結構部件
主動軸直接由測速電機控制的伺服馬達驅動
能配不同尺寸的工件爪盤
爪盤及減速箱的位置能根據要求進行變換

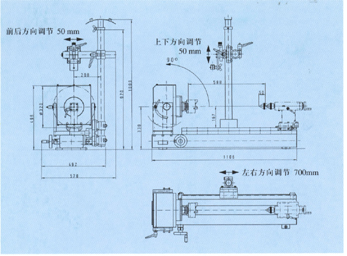

焊槍能在上下左右等方向變換位置
架位于滾珠導軌上，能方便地改變及固定其位置
技術規格
初級電源 | 230V/50Hz |
控制系統應用范圍： -SEC 052 -SPS 220 | 0.1-11Rpm 0.05-11Rpm |
主軸中心定位精度 | ±0.02mm |
主軸扭矩 | 1950Ncm |
中心距 | 16mm |
床身長度 | 500mm (800/1000) |
工件尺寸 -直徑 -選擇件 | 320mm 400mm |
80mm主軸 -爪盤 -套爪夾盤 | ?20/32/42mm ?16mm |
機床重量 （不帶尾架） | 147kg |
定貨須知
標準的CITOTURN500環縫機床包括以下部件；機床底座，驅動單元，焊槍支架及焊槍定位滑塊和附件 |
簡易型控制系統SEC052（能控制NIRTAMATIC51及焊機） |
可編程控制系統SPS220 |
同NERTAMATIC 51及PRESTOTIG焊機相連的控制線 |
CITOTURN 500焊接機床的選擇件 |
機床尾架 機床底座長度800mm 機床底座長度1000mm 能配80mm主軸的驅動單元 較大直徑為400mm的工件轉盤 配套機械式焊槍架的固定面罩 |
氣動部件（氣動功能必需件） 氣動尾架 中心能供氣的氣動尾架 焊槍氣動定位（垂直方向行程為120mm） 配套氣動式焊槍架的固定面罩 |
縱向伺服馬達的焊槍定位 長度500mm 長度800mm 長度1000mm 進行螺旋線焊接的控制軟件 |
送絲機構 環縫焊能旋轉供氣、水的通路 |
CITOTURN 500焊接機床附件 |
工件轉盤280 裝夾裝置 -套爪夾盤固定座W25（0.5-25mm） -套爪夾盤W25 -套爪夾盤固定座W20（0.5-20mm） -套爪夾盤W20 |
中心夾盤： 中心法蘭盤 外夾緊盤?160 外夾緊能力3-160mm 外夾緊能力39-152mm 內夾緊能力39-152mm 中心通孔?42 中心夾盤?125 外夾緊能力3-125mm 內夾緊能力37-123mm 中心通孔?32 中心夾盤?100 外夾緊能力3-100mm 內夾緊能力33-94mm 中心通孔?20 |
-旋轉中心頂針 |
