筒體縱環縫P+T焊接設備

設備簡介：焊接工藝：采用P+T焊接工藝，單面焊，雙面成型。焊接兩層，其一層采用穿透型等離子焊，保證充分焊透。在焊接時可以觀察到穿孔效應，并作為充分焊透的標準。其二層采用采用TIG焊+擺動，消除穿透型等離子焊接的的咬邊現象。壁厚t≤3mm 采用TIG焊接；壁厚t≤3-12mm 采用PAW+TIG焊接。

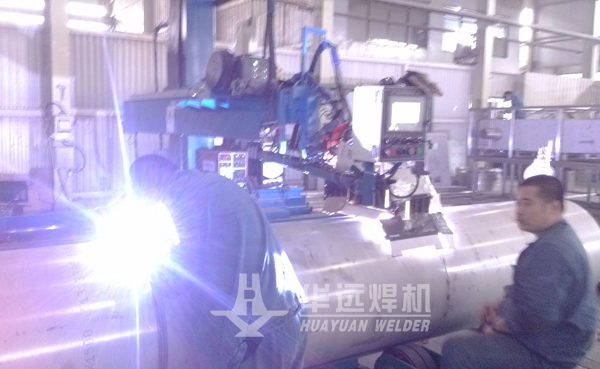

縱環縫焊接系統包括專用的焊接精密十字架（可選配手動回轉或電動回轉）及臺車導軌、回轉支撐系統（主動、從動滾輪架機構及機械防竄機構）、焊接操作平臺、焊接機頭、內撐機構、焊接電源系統、控制系統等組成。設備實現功能：縱縫和環縫焊接一體機，縱環縫焊接機頭采用人工調整角度。
焊縫形式：筒體對接I/Y型焊縫，工件預先卷圓成型并焊接后矯正校圓。板厚3～8mm采用I型坡口焊縫形式，板厚8～12mm采用Y型坡口焊縫形式。
焊接方式：環縫采用工件回轉，焊槍固定的方式；縱縫采用焊槍行走，工件固定。
